Macor 陶瓷耐腐蚀吗？酸碱工况使用条件详解

半导体湿法清洗工位、化学实验室、真空镀膜腔体、微量试剂检测设备、化工弱腐蚀管路内部，零部件长期浸泡、接触各类酸碱溶液、有机溶剂。金属易锈蚀、普通塑料易溶胀老化、普通工业陶瓷存在孔隙渗蚀问题，不少工程师将 Macor 微晶玻璃作为防腐绝缘基材，但始终不清楚它真实的耐腐蚀上限、安全使用温度、介质浓度标准。

本文结合康宁官方腐蚀失重检测报告，客观解答 Macor 陶瓷防腐性能，划分安全可用、谨慎使用、严禁接触三类介质，搭配真实工况使用规范、避坑要点以及和氧化铝陶瓷防腐性能对比，帮企业在腐蚀工况下精准选材，规避零件腐蚀破损、设备污染失效问题。

一、Macor 具备耐腐蚀能力的底层材质结构

Macor 由55% 氟金云母晶体 + 45% 致密硼硅酸盐玻璃相熔融析晶一体成型，孔隙率为 0，内部不存在毛细微孔，从物理结构上杜绝腐蚀介质渗入基体内部侵蚀骨架。

整体化学惰性强，常温环境下分子结构稳定，不会和绝大多数有机、无机试剂发生化学反应；

通体致密无吸附性，酸碱液体只会停留在工件表面，不会被材质吸附造成持续性慢性腐蚀；

加工后结构不会产生隐形微孔、裂纹，精加工后的 Macor 工件依旧保留原始防腐性能。

但其基体为硼硅玻璃体系，面对高浓强酸、高温强碱、氢氟酸时会出现表层溶蚀失重，并非万能防腐材料，需要严格划分使用边界。

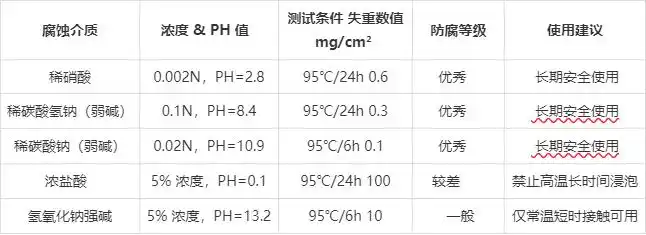

二、原厂实测数据：各类酸碱介质腐蚀失重参数

所有数据取自康宁官方测试标准：测试温度 95℃，固定时长浸泡，以单位面积重量损失评判腐蚀等级，失重数值越低，防腐稳定性越好。

1、酸性介质耐受详细划分

✅ 稳定耐受（可长期工况使用）：稀硝酸、稀硫酸、磷酸、醋酸、草酸等各类有机酸、低浓度无机酸，常温 + 中低温环境长期浸泡不会出现明显损耗，适合实验室酸洗工装、半导体湿法稀酸处理夹具。

⚠️ 谨慎使用：常温浓盐酸、高温中等浓度硫酸，长时间浸泡会缓慢腐蚀表层玻璃相，工件会发白、尺寸微量损耗，只适合间断式短时接触。

❌ 严禁接触：氢氟酸 HF、高温浓热盐酸、发烟硫酸；氢氟酸会直接分解 Macor 内部硅氧结构，造成基体崩解破损，任何工况都不可搭配 HF 试剂使用。

2、碱性介质耐受详细划分

✅ 稳定耐受：弱碱性溶液（碳酸氢钠、稀纯碱溶液、低浓度氨水），常温、80℃以内环境连续使用，腐蚀失重极低，是实验室碱洗支架优选材料。

⚠️ 谨慎使用：5% 及以上浓度氢氧化钠、氢氧化钾强碱溶液，仅限常温短时接触；一旦升温至 60℃以上，腐蚀速率成倍上涨，工件表面会被逐步侵蚀、光洁度失效。

❌ 严禁接触：熔融态强碱、高温浓碱液，会严重破坏 Macor 微晶结构，出现起皮、粉化现象。

3、有机溶剂 & 腐蚀性气体（全品类稳定耐受）

乙醇、丙酮、甲苯、二甲苯、异丙醇、各类烷类有机溶剂，以及氮气、氩气、干燥腐蚀性气体（氯气、氯化氢干气），Macor 完全不会被溶解、溶胀、侵蚀。

在溶剂清洗腔体、有机溶剂萃取实验、真空腐蚀性气氛腔体中，Macor 配件可长期稳定运行，无析出、无变质，同时兼具零放气优势，不会污染工艺环境。

三、不同酸碱环境下，Macor 标准使用条件（落地执行标准）

1、常温常压腐蚀环境（＜40℃）

弱酸、弱碱、有机溶剂：无时长限制，可全天候连续浸泡、冲刷使用；

5% 以内浓盐酸、浓氢氧化钠溶液：单次接触时长不要超过 2 小时，日常使用后及时纯水清洗、烘干存放；

适用产品：实验室烧杯支架、酸碱清洗治具、溶液检测绝缘底座。

2、中高温腐蚀环境（40℃~800℃工作温度）

弱酸碱体系：最高使用温度建议≤200℃，温度越高腐蚀反应速率越快；

任何强碱、浓强酸体系：温度＞60℃直接禁用 Macor 材质，极易出现缓慢腐蚀失效；

高温仅允许干燥无液相酸碱的气态环境使用，禁止液相酸碱加温工况。

3、真空 + 酸碱耦合工况

半导体真空湿法腔体、镀膜腐蚀气氛腔体：只允许干燥酸性 / 碱性气体，禁止液态酸碱附着在 Macor 零件表面；零件定期超声波纯水清洗，避免酸碱残留长期慢慢侵蚀表层。

4、长久服役使用硬性要求

Macor 腐蚀只发生在材料表层，定期清洗即可大幅延长使用寿命；禁止 Macor 工件长期密闭封存于酸碱废液容器内，残留介质会持续侵蚀工件。

四、Macor 耐腐蚀特性主流应用场景

1、半导体行业：晶圆湿法清洗绝缘支架、酸洗工位定位夹具、腐蚀腔体内部绝缘隔离件，耐清洗药液腐蚀同时零放气，不会污染晶圆良品；

2、科研化学实验室：酸碱反应釜绝缘基座、试样承载块、各类试剂检测工装，替代易生锈金属、易腐蚀塑料；

3、真空精密设备：腐蚀性气氛镀膜腔体配件、质谱仪腐蚀介质通道绝缘件，耐气体腐蚀且尺寸长期稳定；

4、医疗分析设备：生化检测仪内部液路绝缘结构，耐受各类检测试剂腐蚀，材质洁净无析出。

五、酸碱工况使用 Macor 的常见误区与解决办法

1、误区：Macor 耐腐蚀 = 所有酸碱都能用

纠正：只适配弱腐蚀体系，浓强酸、高温强碱、氢氟酸为禁用介质，不可盲目替代防腐陶瓷。

2、误区：腐蚀轻微损耗不影响使用

纠正：表层腐蚀会破坏工件密封面、配合尺寸，真空密封件被腐蚀后极易出现漏气问题。

3、误区：加工后的 Macor 防腐性能下降

纠正：正常切削加工不会产生孔隙，只要无撞击开裂，防腐性能和毛坯原料完全一致。

六、全文总结

综合来看，Macor 陶瓷具备优秀的弱酸碱、全品类有机溶剂、干燥腐蚀气体耐腐蚀能力，搭配可精密加工、零放气、高绝缘、热膨胀匹配金属多重优势，是精密腐蚀工况下性价比极高的特种陶瓷材料。但受硼硅玻璃基体限制，无法耐受高温浓碱、浓盐酸、氢氟酸等强腐蚀介质，必须严格遵照介质浓度、温度、接触时长规范使用。

华民陶瓷可提供原装进口 Macor 可加工陶瓷、国产微晶玻璃板料，按照酸碱工况使用环境做结构加工优化，完成图纸打样、小批量定制、批量 CNC 精加工服务，同时可根据你的腐蚀介质、温度参数给出合理的材质选型方案。
