Macor 陶瓷热膨胀系数：精密仪器选材必看实测数据

在半导体真空腔体、精密光学仪器、质谱分析设备、航空光机组件、核磁医疗器械等高精度装备中，热膨胀系数（CTE） 是选材的硬性核心指标。温度升降带来的材料胀缩，会造成零件配合间隙偏移、密封漏气、光学镜片应力形变、测量数据漂移等一系列故障。

普通氧化铝陶瓷、石英、氮化铝等材料热膨胀和金属壳体匹配度差，冷热循环下极易出现结构开裂、粘接脱落问题。而 Macor 微晶玻璃凭借适配金属的热膨胀区间，成为精密复合装配结构的优选绝缘基材。本文结合康宁原厂官方实测数据，划分不同温区膨胀参数，对比常用工业材料差值，讲解热膨胀特性在精密设备里的实际价值与选材准则。

一、热膨胀系数基础知识：为什么精密仪器一定要核对 CTE 数值

1、热膨胀系数定义

热膨胀系数代表材料每升高 1℃，单位长度产生的形变量，单位常用×10⁻⁷/℃（ppm/℃）。设备运行、腔体烘烤、环境温差都会产生温度变化，异种材料组装在一起，膨胀速率不一致就会产生热应力。

2、CTE 数值不匹配带来的精密设备故障

密封结构失效：陶瓷绝缘件与不锈钢法兰钎焊、粘接位置产生剪切应力，焊缝开裂，超高真空腔体漏气；

微米级精度失守：光学基座、晶圆定位支架受热变形，光路偏移、晶圆对位不准，半导体工艺良率下降；

零件隐性开裂：长期高低温往复循环，材料内部累积应力，陶瓷配件出现暗裂、崩边；

传感器信号漂移：仪器内部绝缘支撑件形变挤压传感芯片，检测数值重复性变差。

想要规避上述问题，优先选用和设备金属壳体热膨胀系数相近的 Macor 微晶玻璃陶瓷。

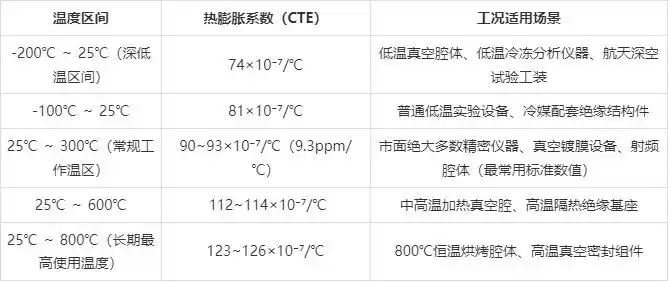

二、Macor 微晶玻璃陶瓷官方全温区热膨胀系数（权威实测数据）

数据来源于康宁原厂材质手册、第三方权威材料检测报告，不同温度区间 CTE 数值具备明确梯度变化，也是工程师图纸设计、仿真计算的标准参考依据。

补充配套热物性参考数据：Macor 导热系数 1.46W/m・K，材质零孔隙，升温过程尺寸形变均匀，无局部突变胀缩；即便长时间 800℃高温作业，不会发生蠕变形变，尺寸稳定性极强。

三、Macor 适中热膨胀系数，给精密仪器带来三大核心优势

1、金属 - 陶瓷结合部位密封性长久稳定

真空设备电极馈通、腔体绝缘封头等零部件需要 Macor 与金属熔接封装。因膨胀系数相近，设备从室温升温至几百摄氏度烘烤、再冷却降温的循环过程中，焊接界面不会反复受拉压应力，焊缝不易疲劳开裂，真空腔体气密性能可维持十几年稳定运行，大量应用在卫星航天真空部件中。

2、精密定位结构尺寸误差可控在微米级别

晶圆承载支架、光路调整底座、仪器内部定位工装对尺寸精度要求严苛。Macor 加工完成尺寸公差可达 ±0.013mm，叠加热膨胀形变量小的特性，环境温度小幅波动时，零件点位偏移量控制在微米区间，保障半导体设备、激光仪器长时间运行精度稳定。

3、搭配自身可加工属性，适配各类非标精密结构

普通氧化铝陶瓷不仅 CTE 和金属匹配差，还只能金刚石磨削加工；Macor 依靠普通刀具即可加工螺纹、薄壁、复杂异形结构，同时兼顾优良的热膨胀适配性，不管是标准绝缘垫片，还是定制化异形密封结构，都能同时满足加工成型 + 热稳定双重需求。

四、不同工况下，依托热膨胀系数的选材使用建议

1、超高真空镀膜、半导体腔体配件：优先选用原装 Macor 基材，依靠相近的 CTE 值保证法兰密封不漏气，同时零放气特性保障腔体洁净度；

2、激光光路、精密光学基座：环境存在昼夜温差，Macor 微小热变形不会造成光路偏移，提升激光设备加工稳定性；

3、高温真空烘烤设备（300~800℃）：Macor 全温区膨胀变化平缓，不会出现骤然形变，搭配低热导率起到隔热绝缘双重作用；

4、单纯高温耐磨、无金属拼接结构：不需要考量膨胀匹配，优先选择高纯氧化铝陶瓷，发挥耐高温、高耐磨的优势。

五、Macor 陶瓷使用配套注意事项

1、设计仿真计算时，优先采用 25~300℃区间 9.3ppm/℃作为基准数值，高温工况依照对应温区数据核算形变；

2、Macor 脆性高于金属，装配过程不要过盈硬压，配合间隙结合热胀冷缩数值预留合理余量；

3、冷热温差超过 500℃的频繁骤冷骤热场景，可在金属与 Macor 接触面增加缓冲垫片，进一步释放微量热应力。

全文总结

热膨胀系数是精密仪器陶瓷选材不可忽略的硬性数据，Macor 微晶玻璃依托阶梯式稳定的 CTE 数值，无限贴近不锈钢、可伐合金等设备常用金属材质，解决了异种材料装配热应力、密封失效、精度漂移等行业痛点。叠加可精密加工、零放气、高绝缘、耐腐蚀等综合性能，是高精尖精密装备内部结构件的理想材料。

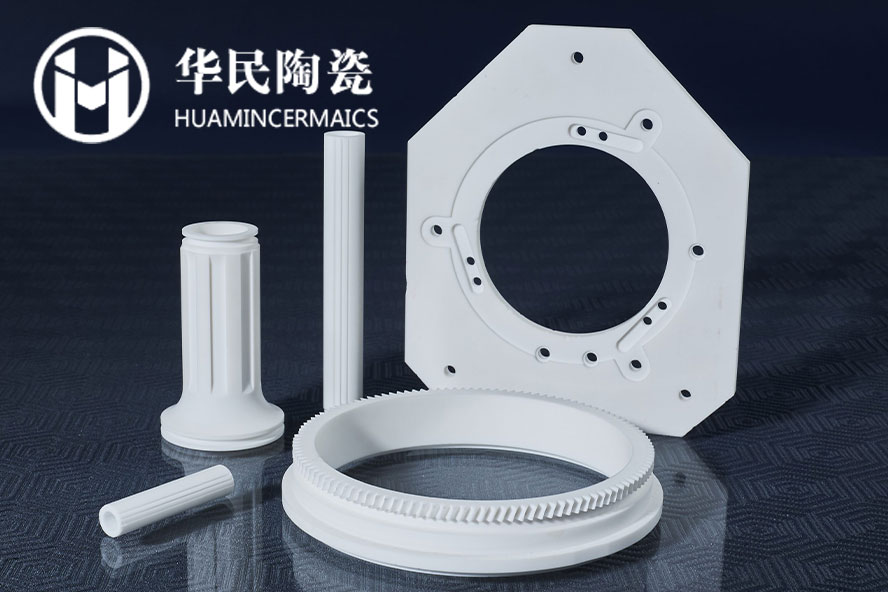

华民陶瓷具备 Macor 陶瓷进口、国产微晶玻璃板料加工能力，可根据设备运行温度、装配材质、图纸精度要求，结合热膨胀参数给出合理的结构设计建议，支持图纸打样、小批量定制、批量精密 CNC 加工。
