可加工微晶玻璃陶瓷在半导体零部件领域的核心应用优势

可加工微晶玻璃陶瓷（Machinable Glass Ceramic，简称MGC），是一种将陶瓷材料的高性能与金属材料的易加工性完美结合的新型工程材料。其微观结构由约55%的氟金云母晶体均匀分布在45%的硼硅酸盐玻璃基体中构成，这种独特的双相结构赋予了它"可像金属一样加工，却拥有陶瓷级性能"的卓越特性。

一、可加工微晶玻璃陶瓷：半导体制造的理想材料

可加工微晶玻璃陶瓷（Machinable Glass Ceramic，简称MGC），是一种将陶瓷材料的高性能与金属材料的易加工性完美结合的新型工程材料。其微观结构由约55%的氟金云母晶体均匀分布在45%的硼硅酸盐玻璃基体中构成，这种独特的双相结构赋予了它"可像金属一样加工，却拥有陶瓷级性能"的卓越特性。

在半导体制造领域，零部件对材料的尺寸精度、真空兼容性、电绝缘性、热稳定性、化学惰性等要求极为严苛。传统半导体陶瓷材料如氧化铝、氮化铝、碳化硅虽然性能优异，但加工困难、周期长、成本高；金属材料则存在导电导热、易腐蚀等问题。macor陶瓷的出现，恰好填补了这些材料之间的性能空白，成为半导体零部件领域的理想选择。

二、可加工微晶玻璃陶瓷用于半导体零部件的七大核心优势

优势一：直接精密加工——大幅缩短半导体零部件研发周期

这是可加工微晶玻璃陶瓷最突出的优势。传统技术陶瓷（如氧化铝、氧化锆）在成型后必须经过高温烧结（通常1400°C以上），烧结过程中会产生约15%-20%的体积收缩，需要预先精确计算收缩率，加工周期长、成本高、迭代慢。

可加工微晶玻璃陶瓷则完全不同——它可以直接使用标准金属加工工具（如硬质合金铣刀、高速钢钻头、普通丝锥）进行车、铣、刨、钻、攻丝、研磨等全工序加工，无需任何后烧结处理。这意味着：

半导体零部件从设计到实物的时间从数周缩短至数天
复杂几何结构（如微孔阵列、异形腔体、精密螺纹）可一次成型
加工公差可达 ±0.005mm（0.0005英寸），满足半导体精密装配要求
设计迭代成本降低80%以上，特别适合半导体设备研发阶段的快速验证

实际案例：在静电卡盘（E-Chuck）绝缘层的开发中，使用可加工微晶玻璃陶瓷可以在CNC机床上直接加工出公差达±0.005mm的精密定位孔和真空吸附槽，而传统陶瓷需要数周的烧结和研磨工序。

优势二：零孔隙率与超高真空兼容性——真空半导体设备的标配

半导体制造设备（如刻蚀机、薄膜沉积设备、离子注入机）普遍需要在超高真空（UHV）环境下运行。普通多孔材料在真空环境下会释放气体（Outgassing），污染工艺腔体，导致晶圆污染、良率下降。

macor陶瓷具有绝对零孔隙率（表观孔隙率0.00%），其氦气泄漏率低于 10⁻¹¹ atm·cc/s。经过600°C烘烤除气后，该材料在 10⁻¹¹ Torr 的极端真空环境下也不会释放任何气体，完全满足超高真空半导体零部件的严苛要求。

典型半导体真空应用场景包括：

静电卡盘（E-Chuck）的绝缘基板与电极隔离层
真空馈通（Feedthrough）绝缘子
离子注入设备的束流光学组件
刻蚀机腔体内的绝缘支架与定位治具
薄膜沉积设备的坩埚支架与气体分配器

优势三：卓越的高温稳定性——热制程半导体设备的可靠保障

半导体制造中的氧化扩散、退火、合金化等热制程，以及刻蚀、沉积等等离子体工艺，均涉及高温环境。零部件必须在高温下保持尺寸稳定和结构完整。

与高温塑料（如PEEK，长期使用温度仅260°C）相比，可加工微晶玻璃陶瓷的耐温能力提升了3倍以上；与普通玻璃相比，其抗热震性能显著优越，不会因温度骤变而碎裂。这使其成为热制程设备中的晶圆载台、扩散炉内衬、退火夹具等应用的理想材料。

势四：优异的电绝缘性能——静电卡盘与高压绝缘件的首选

在半导体制造中，静电卡盘（E-Chuck）是关键零部件，其工作原理类似于电容器：通过在电极上施加高电压（通常3000-4000V），在晶圆背面产生极化电荷，形成静电吸附力固定晶圆。这要求绝缘材料具有极高的电阻率和介电强度。

静电卡盘（E-Chuck）的绝缘介电层
高压馈通绝缘子
等离子刻蚀设备的电极绝缘件
离子注入设备的束流绝缘组件
射频（RF）匹配网络中的绝缘支架

势五：与金属匹配的膨胀系数——复合结构半导体零部件的兼容之选

在半导体设备中，陶瓷零部件常与金属框架、密封件组合使用。不同材料的热膨胀系数（CTE）不匹配会导致热应力、密封失效或结构变形，进而影响设备真空度和工艺稳定性。

可加工微晶玻璃陶瓷的热膨胀系数（9.3×10⁻⁶/°C）与多种常用金属（如不锈钢、Kovar合金）及密封玻璃高度匹配。这一特性使其能够：

与金属部件进行可靠的钎焊或封接
在宽温度范围内保持复合零部件的密封完整性
避免因热循环导致的微裂纹或界面剥离

这对于需要金属-陶瓷复合结构的半导体零部件（如真空腔体窗口、热电偶保护套、密封接线柱）尤为重要。

优势六：化学惰性与耐腐蚀性——湿法工艺半导体设备的防护屏障

半导体湿法工艺（如清洗、刻蚀、CMP）涉及多种强酸、强碱和有机溶剂。零部件材料的化学稳定性直接影响设备寿命和晶圆洁净度。

可加工微晶玻璃陶瓷的化学耐受性：

耐酸性：在95°C的5%盐酸中浸泡24小时，质量损失仅0.26 mg/cm²
耐碱性：在50%碳酸钠溶液中几乎无腐蚀（0.012 mg/cm²）
耐溶剂性：对酒精、丙酮等有机溶剂完全惰性

唯一需要注意的是，该材料不耐氢氟酸（HF）腐蚀，在含HF的湿法工艺环境中需谨慎使用或选择替代材料。

典型应用：湿法刻蚀设备的喷嘴盖板、清洗槽的晶圆支架、CMP设备的承载环。

优势七：非磁性——精密磁学半导体检测设备的必备条件

在电子束检测（EBI）、扫描电子显微镜（SEM）等精密检测设备中，任何磁性材料都会对电子束产生偏转干扰，影响检测精度。
可加工微晶玻璃陶瓷完全非磁性，不会产生任何磁干扰信号，同时具有优异的尺寸稳定性，是这些精密半导体检测设备的理想材料。

三、可加工微晶玻璃陶瓷半导体零部件的典型应用案例

案例1：静电卡盘（E-Chuck）绝缘基板

静电卡盘是半导体制造设备中的核心零部件，用于在真空或等离子体环境中固定晶圆。可加工微晶玻璃陶瓷可直接加工出带精密微孔的绝缘基板，公差控制在微米级，且不会因摩擦产生污染颗粒。其高电阻率和低介电损耗确保静电吸附力的稳定性和均匀性。

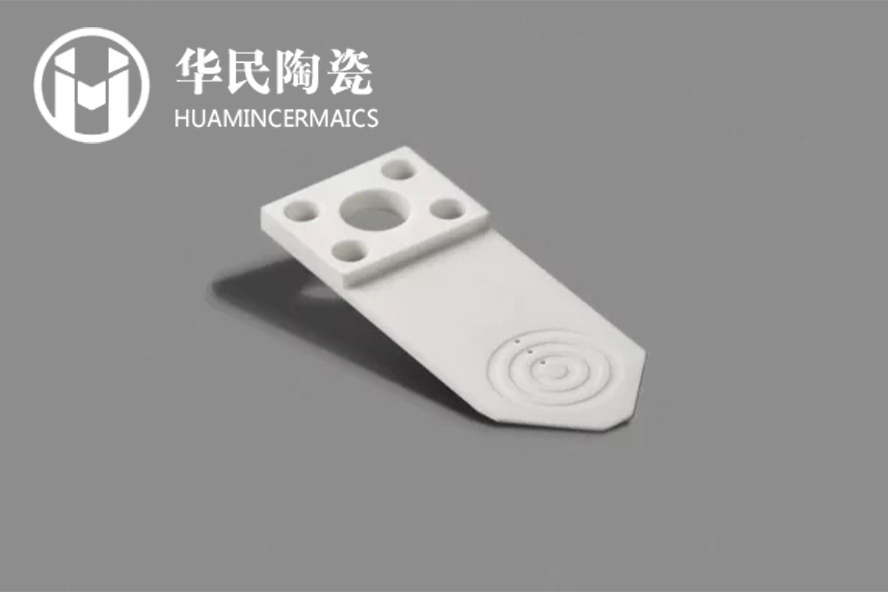

案例2：晶圆搬运机械手末端执行器（End-Effector）

在晶圆搬运过程中，末端执行器需要同时满足绝缘、无颗粒脱落、精密定位等要求。可加工微晶玻璃陶瓷可直接加工出带真空吸附孔的精密执行器，避免金属执行器可能产生的静电放电和颗粒污染问题。

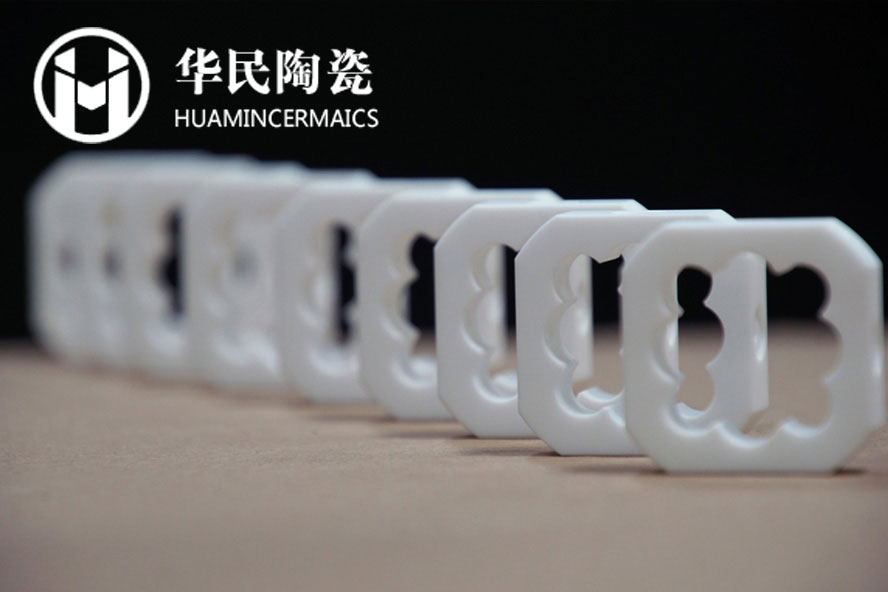

案例3：刻蚀机腔体绝缘组件

等离子刻蚀机腔体内存在强电场和腐蚀性气体环境。可加工微晶玻璃陶瓷可作为电极绝缘环、气体分配器的绝缘支架、腔体视窗的绝缘框架等，耐受高温等离子体和化学腐蚀，确保刻蚀均匀性和工艺稳定性。

案例4：离子注入设备束流光学组件

离子注入设备需要精密控制离子束的聚焦和偏转。macor陶瓷可用于制作束流绝缘支架、离子阱组件、四极透镜绝缘体等，其非磁性和高绝缘性确保离子束轨迹的精确控制。

案例5：薄膜沉积设备坩埚支架

在PVD、CVD和ALD等薄膜沉积设备中，坩埚支架需要在高温和真空环境下承载蒸发源材料。可加工微晶玻璃陶瓷的高温稳定性、真空兼容性和化学惰性使其成为理想的坩埚支架材料。

可加工微晶玻璃陶瓷在"易加工性+电绝缘+真空兼容+热膨胀匹配"这一组合性能上具有不可替代的优势，是半导体零部件中兼顾性能与加工效率的最优解。

四、总结

可加工微晶玻璃陶瓷凭借其"金属般的加工性+陶瓷级的性能"这一独特组合，正在半导体零部件领域获得越来越广泛的应用。其七大核心优势——直接精密加工、零孔隙真空兼容、高温稳定、电绝缘、膨胀系数匹配、化学惰性、非磁性——精准解决了传统材料在半导体零部件应用中的痛点。

对于追求设备精度、缩短研发周期、控制成本的半导体设备制造商和晶圆厂而言，可加工微晶玻璃陶瓷半导体零部件是一个经过NASA航天级验证、在半导体/航空航天/医疗/核物理等领域成熟应用的可靠选择。
