可加工微晶玻璃陶瓷：替代氧化铝陶瓷的五大高效应用场景

一、为什么可加工微晶玻璃陶瓷能替代氧化铝陶瓷？

氧化铝陶瓷（Al₂O₃）是工业领域最常用的高性能技术陶瓷之一，凭借其高硬度、优异的耐磨性和高达1600°C的耐温能力，在电子、半导体、航空航天等领域广泛应用。

由于氧化铝陶瓷硬度高达莫氏9级（仅次于金刚石），传统加工方式必须依赖昂贵的金刚石磨削工具，且成型后需经过1400°C以上的高温烧结，烧结收缩率约15%-20%，需要预先精确计算。这使得小批量、复杂几何形状、快速迭代的零部件周期漫长。

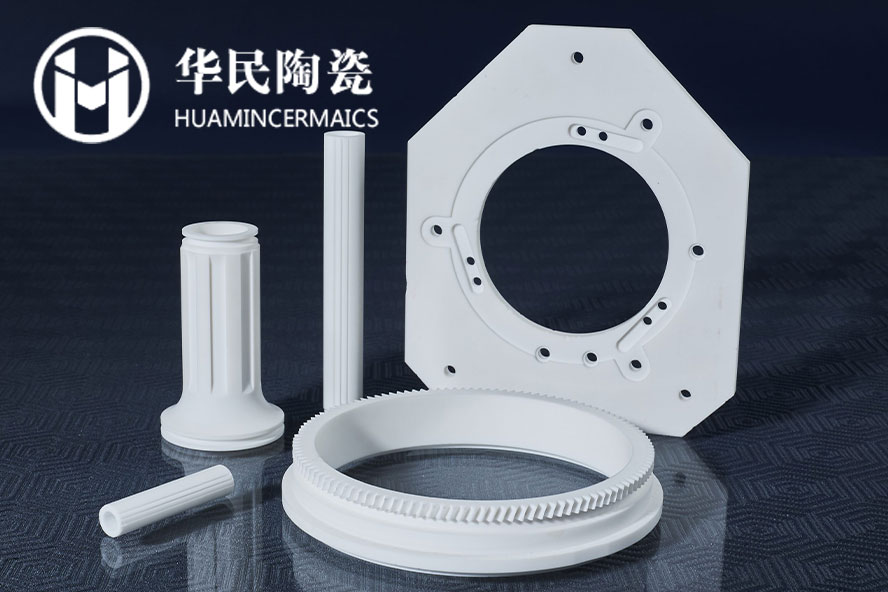

可加工微晶玻璃陶瓷（Machinable Glass Ceramic，简称MGC/Macor）的出现，彻底改变了这一局面。它由约55%的氟金云母晶体均匀分布在45%的硼硅酸盐玻璃基体中构成，这种独特的双相结构使其可直接使用标准金属加工刀具（硬质合金铣刀、高速钢钻头、普通丝锥）进行精密加工，无需任何后烧结处理。

核心结论：在温度≤800°C、非高磨损、非强热冲击的应用场景中，可加工微晶玻璃陶瓷凭借"金属般的易加工性+陶瓷级的核心性能"，能够以更短的周期替代氧化铝陶瓷，成为中小批量精密零部件的理想选择。

二、可加工微晶玻璃陶瓷 vs 氧化铝陶瓷：关键性能对比

选型原则：当应用场景满足以下条件时，macor可加工微晶玻璃陶瓷是替代氧化铝陶瓷的优选方案：

工作温度 ≤ 800°C

非高磨损环境（非轴承、非密封面）
非快速热循环环境（热冲击频率低）
需要复杂几何形状或精密螺纹
中小批量（原型验证、定制化生产）
对电绝缘性和真空兼容性要求高

三、五大高效替代应用场景

场景一：超高真空系统绝缘零部件——零孔隙零放气的真空利器

在半导体设备、质谱仪、电子显微镜、离子加速器等超高真空（UHV）系统中，绝缘零部件需要同时满足高绝缘性、零放气、精密尺寸三大要求。氧化铝陶瓷虽然真空性能优异，但加工复杂绝缘结构（如带内螺纹的绝缘柱、异形真空馈通）时成本极高。

可加工微晶玻璃陶瓷具有绝对零孔隙率（0.00%），氦气泄漏率低于10⁻¹¹ atm·cc/s，在10⁻¹¹ Torr极端真空下零放气，且介电强度高达40 kV/mm以上，远超氧化铝陶瓷的15-20 kV/mm。

典型替代零部件：

真空馈通（Feedthrough）绝缘子
质谱仪离子阱绝缘支架
电子显微镜高压绝缘柱
离子源组件绝缘隔板
微波管绝缘结构件

替代优势：可直接加工出带M2-M12精密内螺纹的复杂绝缘结构，无需烧结收缩补偿，公差达±0.01mm。

场景二：精密电绝缘治具与夹具——快速迭代的高效解决方案

在电子制造、半导体测试、航空航天装配等领域，精密电绝缘治具和夹具需要频繁根据产品设计变更而调整。氧化铝陶瓷治具的修改意味着重新设计模具、重新烧结，周期长达数周。

macor陶瓷的体积电阻率高达>10¹⁶ Ω·cm，即使在500°C高温下仍可维持1.1×10⁹ Ω·cm以上，完全满足高压绝缘需求。更重要的是，它可以直接在车间用标准CNC设备加工修改，设计迭代从数周缩短至数天。

典型替代零部件：

半导体晶圆测试探针台绝缘基座
高压线圈骨架与绝缘支架
精密电路板测试夹具
航空航天电气系统绝缘隔板
射频（RF）匹配网络绝缘件

替代优势：加工公差达±0.0005英寸（±0.013mm），可加工薄壁管（壁厚0.5mm）、微孔（直径0.005英寸）等精细结构。

场景三：高温隔热与结构支撑件——800°C以下的经济之选

在热处理设备、高温炉、半导体热制程设备中，隔热板和结构支撑件需要在高温下保持尺寸稳定。氧化铝陶瓷耐温可达1600°C，但在800°C以下的应用场景中，其性能优势无法体现，而加工劣势却成为成本瓶颈。

可加工微晶玻璃陶瓷连续使用温度800°C、峰值1000°C，热膨胀系数（9.3×10⁻⁶/°C）与不锈钢等金属匹配，且抗热震性能优异——可从800°C急冷至0°C不破裂。其低热导率（1.46 W/m·K）还提供了优异的隔热效果。

典型替代零部件：

热处理炉内样品支架与隔热垫片
半导体扩散炉晶圆承载架
高温实验夹具与定位块
焊接设备的隔热绝缘衬套
热分析仪器（TGA/DSC）样品支架

替代优势：可直接加工出带定位槽、真空孔、螺纹孔的复杂结构，无需烧结收缩率计算，交货周期从4-6周缩短至3-7天。

场景四：激光与光学系统精密结构件——复杂光路的快速实现

激光器、光学干涉仪、光谱仪等设备中的光学支架、镜座、光阑等零部件，需要精密的几何形状、稳定的尺寸和良好的绝缘性。氧化铝陶瓷加工复杂光学结构（如带精密螺纹的镜座、多孔真空吸附盘）时，需要昂贵的金刚石磨削和漫长的研磨工序。

macor陶瓷可直接用标准刀具加工出M1.2及以上的精密螺纹，表面粗糙度可达<0.5μm，抛光后可达0.013μm。其非磁性、零孔隙、热膨胀系数与金属匹配的特性，确保光学系统在宽温度范围内的稳定性。

典型替代零部件：

激光器反射镜座与腔体隔板
光学平台精密定位块
真空吸附光学卡盘
光谱仪狭缝与光阑
干涉仪光学隔板

替代优势：复杂光学结构一次成型，无需分步烧结和研磨，光学原型开发周期从数周缩短至数天，设计变更成本几乎为零。

场景五：半导体与电子行业小批量定制件——研发验证的成本利器

半导体设备研发和电子产品原型验证阶段，经常需要小批量（1-100件）的定制陶瓷零部件。氧化铝陶瓷的小批量生产面临模具费用高、烧结收缩难控制、金刚石磨削成本高等问题。

可加工微晶玻璃陶瓷无需模具、无需烧结、无需专用设备，可直接从标准棒料/板材CNC加工成型，特别适合小批量和原型制造。其性能完全满足半导体设备中真空、绝缘、洁净度的要求。

典型替代零部件：

半导体设备真空腔体绝缘支架
晶圆搬运机械手绝缘末端执行器
电子束设备非磁性绝缘组件
等离子刻蚀设备电极隔离环
精密传感器绝缘外壳

替代优势：1件起订，无需模具费，加工周期3-7天，小批量，且设计可随时修改。

选型口诀：高温高磨选氧化铝，精密绝缘快加工选微晶玻璃陶瓷。

四、总结

可加工微晶玻璃陶瓷凭借其"金属般的易加工性+陶瓷级的核心性能"，在超高真空绝缘件、精密电绝缘治具、高温隔热结构件、激光光学结构件、半导体小批量定制件等五大应用场景中，能够以显著更低的成本、更短的周期、更高的设计灵活性替代氧化铝陶瓷。
